氨水濃度對煤質(zhì)顆?；钚蕴勘砻嫘蚊驳挠绊?/h1>

作者：寧夏永瑞達炭素有限公司 日期：2020年8月3日

　　永瑞達活性炭廠家通過利用氨水對煤質(zhì)顆?；钚蕴窟M行化學(xué)還原改性，探究不同氨水濃度對改性后活性炭的表面形貌、比表面積及吸附效果的影響。今天我們先來講一下，氨水深度對煤質(zhì)顆?；钚蕴勘砻嫘蚊驳挠绊憽?/span>

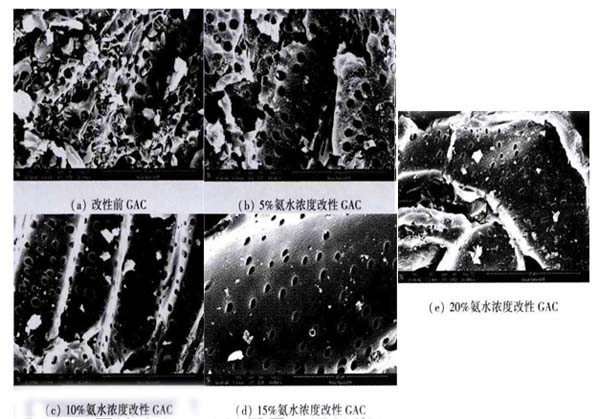

　　改性前，煤質(zhì)顆?；钚蕴勘砻嬗休^多碎屑，部分碎屑直接填充在孔洞里面，如圖所示。在5%氨水改性后，活性炭表面碎屑明顯減少并發(fā)生內(nèi)凹，出現(xiàn)大量溝槽，這些溝槽里又分布著大量孔洞，這些孔洞是微晶碳被不斷燒失，新舊孔隙頻繁交替的產(chǎn)物，而且分布比較均勻，煤質(zhì)顆粒活性炭孔徑約為1.1μm，如上圖(b)所示。

　　隨著氨水濃度提高到10%，改性后的煤質(zhì)顆?；钚蕴?/strong>表面雜質(zhì)進一步減少，溝槽呈明顯的均勻分布，孔洞邊緣形貌更為清晰，孔徑大小均勻性較5%氨水改性樣品稍差，可以看到“孔中帶孔”的現(xiàn)象，孔洞并不完全通透，里面還有一層孔洞，可明顯增加煤質(zhì)顆?；钚蕴康谋缺砻娣e。而在15%氨水改性后，活性炭表面形貌及結(jié)構(gòu)發(fā)生顯著改變，堿性增強后溝槽遭到更嚴重的腐蝕，結(jié)構(gòu)幾乎消失，而孔洞則呈均勻分布，孔徑明顯減小，約為0.9μm。經(jīng)過20%氨水改性后，內(nèi)凹加深，重新獲得較為完整的溝槽結(jié)構(gòu)，孔洞分布較為均勻，尺寸則進一步變小，約為0.6μm，如上圖(e)所示。

　　出現(xiàn)上述現(xiàn)象主要是由于氨水對煤質(zhì)顆?；钚蕴勘砻嬗幸欢ǖ母g作用，能腐蝕活性炭表面的孔壁。在一定范圍內(nèi)，隨著氨水濃度的增加，煤質(zhì)顆?；钚蕴勘砻娴母g程度不斷加強，所得到的溝槽結(jié)構(gòu)隨之發(fā)生變化。

上一篇：煤質(zhì)粉狀活性炭對不同行業(yè)的廢水處理 下一篇： 煤質(zhì)活性炭+傳統(tǒng)A/O工藝組合 煤氣化廢水處理效果更好
